Los microtornillos en ortodoncia llevan más de dos décadas en la práctica clínica. El concepto no es nuevo: un dispositivo de titanio de pequeño diámetro que proporciona anclaje esquelético temporal para mover dientes que, sin él, no se podrían mover con predictibilidad.
El nivel de exigencia que los casos actuales imponen al posicionamiento es lo que ha cambiado. Y la posibilidad real de planificarlo con precisión milimétrica antes de entrar al sillón.
En este artículo explicamos cómo abordamos la planificación digital de microtornillos de anclaje esquelético, qué información clínica añade el CBCT frente a la radiografía convencional, qué dice la evidencia sobre la precisión de las guías de inserción y cuándo tiene sentido externalizar el diseño de la guía a nuestro equipo.
Qué permite el anclaje esquelético que antes no era posible
El anclaje convencional depende de los dientes. Los microtornillos lo eliminan: el ancla es el hueso, no el aparato, y eso abre un conjunto de movimientos que antes requerían colaboración del paciente (con aparatología extraoral) o que simplemente no eran biomecánicamente viables.
Anclaje absoluto para retracción de incisivos sin pérdida de anclaje posterior
En casos de extracción por apiñamiento severo o biprotrusión, la retracción de incisivos solo es eficiente si el anclaje posterior se mantiene estable. Con mecánica convencional, ese anclaje se compromete: los molares se mesializan aunque no queramos.
Con microtornillos palatinos o vestibulares, el anclaje es independiente de los dientes posteriores. Los incisivos se retraen sin que los molares se muevan en sentido contrario.
Intrusión molar y corrección de sonrisa gingival
La intrusión molar es uno de los movimientos más difíciles de controlar con aparatología convencional. Los microtornillos permiten aplicar fuerza vertical directa sobre los molares desde anclaje esquelético, lo que hace posible la corrección de mordidas abiertas anteriores y la reducción de la exposición gingival en casos de sonrisa gingival sin cirugía.
Expansión palatina asistida por microtornillos (MARPE)
Los disyuntores convencionales actúan sobre los molares. En adultos con sutura palatina media más rígida o ya obliterada, esa tracción dentosoportada no produce expansión esquelética real.
Los aparatos de expansión palatina asistida por miniimplantes (MARPE) transfieren la fuerza directamente al hueso palatino, lo que hace posible la expansión transversal en adultos que antes requerían cirugía ortopédica.
Distalización sin aparatología extraoral
La distalización molar unilateral o bilateral con microtornillos en el paladar anterior evita los cascos extraorales y no depende de la colaboración del paciente. El control del vector de fuerza y el punto de aplicación son los factores que determinan si la distalización se produce sin extrusión molar asociada.
Por qué el posicionamiento es el factor crítico en los microtornillos
La inserción de un microtornillo parece sencilla. El acceso es mínimo, el procedimiento es rápido y la recuperación es inmediata. Pero el dónde exactamente se inserta determina si el dispositivo va a ser funcional, estable y seguro.
El ángulo de inserción condiciona la mecánica completa del caso. Una desviación angular de pocos grados respecto al plan puede cambiar el vector de fuerza sobre el diente objetivo, comprometer el paralelismo cuando hay dos o más microtornillos, o acortar el brazo de palanca cuando se usa un dispositivo rígido como un MARPE.
La densidad ósea y el espesor cortical son variables que no se ven en la radiografía panorámica. La zona paramediana palatina anterior es la zona de inserción más segura: dos corticales, ausencia de estructuras sensibles y menor riesgo vascular. Pero incluso dentro de esa zona, el espesor óseo varía. Una inserción bicortical planificada sin imagen 3D previa convierte algo tratable en una variable incontrolable.
La proximidad radicular cambia con cada fase del tratamiento. En tratamientos donde los dientes ya se han movido, la relación entre las raíces y la zona de inserción es diferente a la que mostraba la imagen inicial. Sin integrar el CBCT actualizado con el plan de inserción, esa variabilidad no se controla.
Qué revela el CBCT que la radiografía convencional no muestra
La radiografía panorámica ofrece una imagen proyectada en un solo plano. Útil para muchas cosas; insuficiente para planificar la posición de un microtornillo con precisión.
El CBCT añade tres capas de información que la radiografía no puede ofrecer:
- Espesor óseo real en el punto de inserción. El valor en milímetros en el eje buco-palatino o vestíbulo-lingual exacto donde va a entrar el tornillo. No una estimación a partir de una imagen proyectada.
- Relación tridimensional con las raíces adyacentes. Qué raíz está más cerca, a qué distancia exacta y en qué dirección. Esto es lo que permite diseñar el ángulo de inserción sin depender de referencias visuales intraoperatorias.
- Calidad de la cortical. No toda la cortical tiene la misma densidad. Una zona con cortical delgada o de baja densidad puede condicionar el protocolo de inserción o desaconsejar la zona planificada inicialmente.
En inserción bicortical palatina (el abordaje habitual en el paladar anterior) hay que atravesar dos corticales. Sin CBCT, la longitud de tornillo necesaria y el ángulo seguro son estimaciones. Con CBCT, son datos.
Cómo planificamos la posición de microtornillos con NemoCast

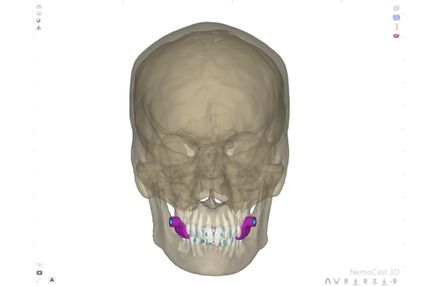

NemoCast integra en un único entorno de trabajo el CBCT, los modelos de arcada en STL y el registro fotográfico del paciente. Desde ahí planificamos la posición de los microtornillos de anclaje esquelético y diseñamos la guía de inserción.
Integración CBCT, modelos STL y fotografías en un entorno 3D
El punto de partida es la superposición de las tres fuentes de datos: el volumen óseo del CBCT, los modelos digitales de las arcadas y las fotografías clínicas. NemoCast segmenta automáticamente los dientes en el CBCT mediante inteligencia artificial, lo que reduce el tiempo de preparación del caso y aumenta la precisión de los puntos de referencia.
El análisis de los modelos digitales se completa en pocos minutos. Desde esa base construimos la planificación de los microtornillos con la relación real entre raíces, hueso alveolar y estructuras adyacentes visible en los tres planos del espacio.
Visualización de raíces, hueso alveolar y estructuras críticas
Con el CBCT integrado en el plan podemos visualizar en tiempo real:
- La posición y morfología de cada raíz en el punto de inserción previsto
- El espesor óseo palatino o vestibular en el eje exacto de inserción
- La densidad de la cortical en la zona seleccionada
- La trayectoria del tornillo en los tres planos antes de ejecutar ningún procedimiento
- Podemos seleccionar desde el espesor óseo la longitud del mini tornillo necesaria para no recurrir a medidas aproximadas y escoger de primera intención la medida correcta
Esto permite ajustar el ángulo, la longitud del microtornillo y la zona exacta de inserción antes de llegar al sillón. No durante.

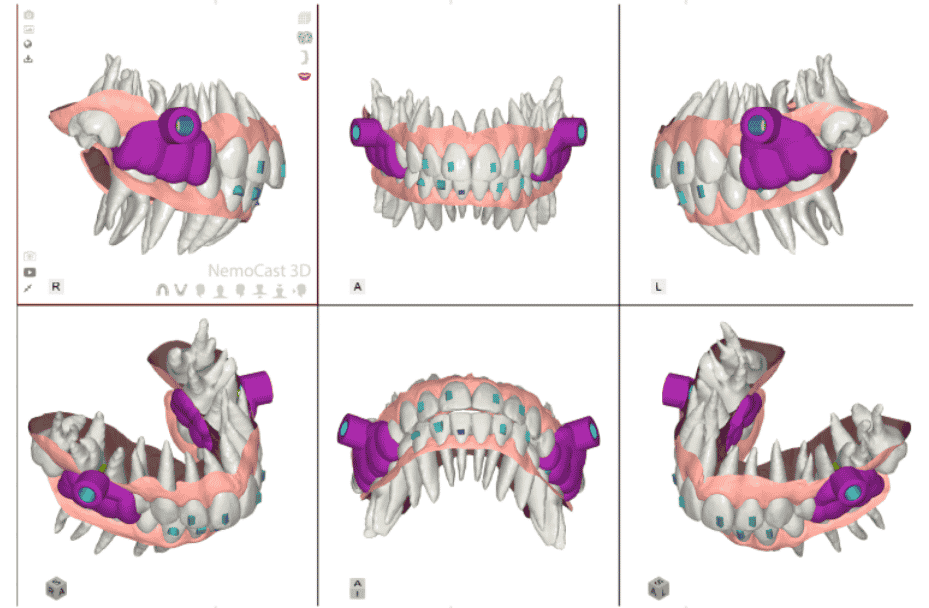

Diseño y fabricación de la guía de inserción
Una vez definida la posición, diseñamos la guía de inserción directamente desde NemoCast. La guía transfiere, con precisión milimétrica, el punto de entrada y el ángulo planificados al entorno oral, eliminando la necesidad de estimación visual intraoperatoria.
NemoCast permite fabricar la guía en la propia clínica con cualquier impresora 3D compatible con resinas biocompatibles de uso intraoral, o externalizar la fabricación. En ambos casos, el archivo STL de la guía sale directamente del plan digital.
Guía de inserción 3D vs colocación libre: qué dice la evidencia
La pregunta relevante no es si los microtornillos funcionan: eso está establecido desde hace años. La pregunta es qué diferencia hace la guía 3D frente a la colocación libre en términos de precisión de posición.
Error angular: Pozzan et al. (2022, Progress in Orthodontics) cuantificaron la precisión de las guías digitales en inserción palatina. Encontraron un error angular medio de 2,12° ± 1,62 en el paso de laboratorio (impresión y ajuste de la guía) y de 6,23° ± 3,75 en el paso clínico (inserción con la guía en boca). El error final proviene fundamentalmente del paso clínico, no de la guía impresa. La guía reduce la variabilidad; la ejecución clínica sigue introduciendo desvío.
Desviación lineal: Al-Gazzawi et al. (2024) documentaron una desviación lineal horizontal media de 0,32 ± 0,15 mm en inserciones guiadas digitalmente en el paladar anterior, dentro del rango clínicamente aceptable para la mayoría de los casos.
Qué implica esto en la práctica:
- En casos con 2 microtornillos y dispositivos con cierta flexibilidad (como elásticos o arcos de ortodoncia), el protocolo de una visita es viable con guía digital. El error de unos pocos grados se compensa durante la activación.
- En casos con 3 o más microtornillos o dispositivos muy rígidos (MARPE, disyuntor implantosoportado de 4 puntos), el paralelismo entre inserciones es crítico. El error angular acumulado puede afectar al asentamiento del aparato y se recomienda un protocolo de dos visitas.
- En inserción bicortical palatina, hay que atravesar dos corticales y controlar la profundidad con exactitud. Sin planificación 3D, la estimación de la longitud de tornillo necesaria tiene menos margen y el riesgo de error se amplía.
La guía es necesaria. La planificación previa que resuelve el caso antes de fabricarla es lo que la hace útil.
Cuándo externalizar el diseño de la guía de microtornillos
No todos los casos con microtornillos justifican el tiempo interno de planificación. Y no todas las clínicas tienen el flujo digital montado para producir guías de inserción in-house.
Desde nuestro centro de planificación de ortodoncia ofrecemos el diseño y la fabricación de la guía de microtornillos como servicio:
El especialista recibe el caso con el plan de posición y la guía diseñada, lo revisa en el visor web, solicita ajustes si los necesita y lo aprueba antes de fijar la fecha de inserción.
Tiene sentido externalizar especialmente en tres situaciones:
- Casos de alta complejidad: inserción bicortical, 3 o más microtornillos, MARPE en adultos con sutura palatina obliterada o de morfología irregular.
- Primeros casos con flujo digital: clínicas que están incorporando la planificación de microtornillos y quieren validar los primeros diseños antes de producirlos en solitario.
- Volumen elevado: cuando el tiempo interno de planificación no es compatible con la agenda del especialista.
Preguntas frecuentes sobre microtornillos y planificación digital
¿Qué registros necesito para planificar la posición de un microtornillo con NemoCast?
Los registros mínimos son las fotografías intraorales y los modelos digitales de las arcadas en oclusión en formato STL. Para el diseño de la guía de inserción, el CBCT en formato DICOM es imprescindible: sin él, la visualización tridimensional de raíces, cortical y estructuras adyacentes no es posible. Si el tratamiento ya está iniciado, se recomienda realizar el CBCT con la posición dental actual para capturar la situación real en el momento de la inserción.
¿Puedo fabricar la guía de inserción en mi propia clínica?
Sí. NemoCast genera el archivo STL de la guía directamente desde el plan digital. Ese archivo es compatible con cualquier impresora 3D de uso odontológico y cualquier resina biocompatible aprobada para uso intraoral. Si prefieres no fabricarla en clínica, nuestro centro de planificación incluye la fabricación física o el envío de los archivos STL listos para imprimir.
¿En qué casos es especialmente importante usar guía digital para microtornillos?
En inserción bicortical palatina, donde hay que controlar la profundidad con exactitud y atravesar dos corticales. En casos con 3 o más microtornillos, donde el paralelismo entre dispositivos condiciona el funcionamiento del aparato. En pacientes con anatomía ósea reducida o con raíces en proximidad a la zona de inserción prevista. Y en tratamientos con dispositivos rígidos como el MARPE o los disyuntores implantosoportados, donde un error angular acumulado puede impedir el asentamiento del aparato.
¿Cuánto tiempo permanece un microtornillo de anclaje esquelético en boca?
El microtornillo permanece el tiempo que dure la función de anclaje que se le ha asignado: desde unos pocos meses en mecánicas de distalización hasta el tiempo completo de la fase activa en tratamientos con MARPE. Una vez cumplida su función, el dispositivo se retira en un procedimiento de pocos minutos que no requiere anestesia general ni sutura en la mayoría de los casos.
