La decisión más condicionante de un tratamiento ortodóntico no se toma cuando se ajusta el primer arco ni cuando se coloca el bracket. Se toma antes: cuando el especialista decide si extrae o no, cuánto IPR aplica y si el caso necesita cirugía.
El set up dental es el procedimiento que convierte esa decisión en algo verificable. En lugar de estimaciones, ofrece movimientos calculados diente a diente. En lugar de intuiciones sobre el espacio, da milímetros cuantificados. En lugar de incertidumbre sobre el resultado, da una simulación que el clínico revisa, modifica y aprueba antes de empezar.
En Nemotec llevamos años ayudando a especialistas a planificar casos de ortodoncia con mayor precisión y predictibilidad. En este artículo compartimos cómo abordamos el set up digital: qué datos necesita, cómo lo ejecutamos, dónde están los errores más frecuentes y cuándo tiene sentido delegar la planificación a nuestro equipo.
Qué es el set up dental y qué no es

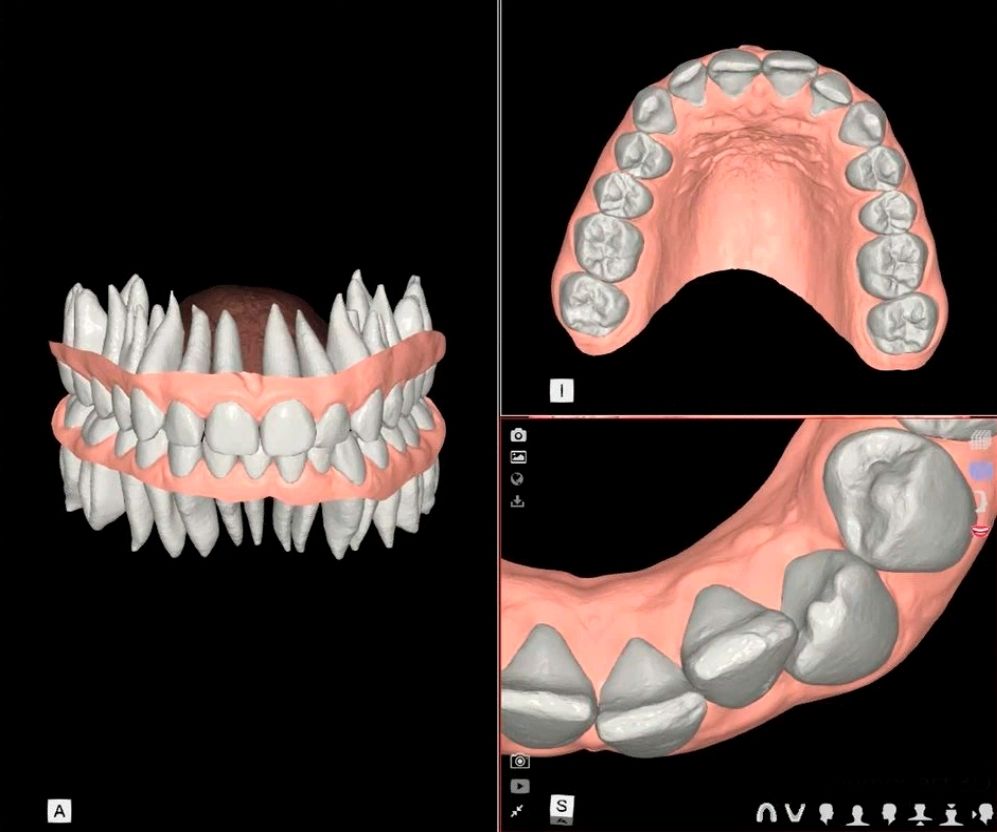

Un set up dental es una representación tridimensional de la posición final deseada de los dientes, construida antes de iniciar el tratamiento. Generamos los movimientos necesarios para alcanzar esa posición diente a diente, en los tres planos del espacio, y los verificamos antes de fabricar cualquier aparato.
Lo que el set up permite decidir:
- Si el caso necesita extracciones terapéuticas o puede resolverse con expansión y reducción interproximal
- La cantidad y distribución de IPR (reducción interproximal) por contacto
- Si la ortodoncia es viable de forma aislada o requiere apoyo quirúrgico
- El número de etapas y la secuencia de movimientos
Lo que el set up no reemplaza:
- El análisis cefalométrico y la relación maxilar en los tres planos
- El estudio del paralelismo radicular y el espesor óseo alveolar
- El criterio clínico sobre la viabilidad biológica de los movimientos planificados
El set up digital trabaja sobre coronas clínicas. Sin integrar la información esquelética, el plan puede ser visualmente correcto y biológicamente cuestionable. Este punto condiciona todo lo que viene a continuación.
Set up manual vs Set up dental digital: qué cambia en la práctica
El set up existe como herramienta diagnóstica desde 1956, cuando Harold Dean Kesling describió el montaje en modelos de yeso para evaluar objetivos terapéuticos antes del tratamiento. La lógica de entonces es la misma de hoy: simular el resultado antes de empezar.
Lo que ha cambiado es el soporte, el tiempo y la información que genera.
| Criterio | Set up manual | Set up digital |
| Tiempo de ejecución | Días (laboratorio externo) | Horas (en clínica) |
| Modificaciones | Irreversibles: el corte destruye el modelo | Ilimitadas, guardadas sin coste |
| Precisión de segmentación | Pérdida de estructura en el corte | Segmentación virtual sin pérdida |
| Integración con CBCT | No disponible | Superposición STL + DICOM |
| Cuantificación de IPR | Estimación subjetiva | Calculada mediante los puntos anatómicos en el contacto interproximal |
| Decisión de extracción | Evaluación visual | Análisis cuantificado de espacio disponible |
| Almacenamiento | Modelos físicos: espacio y coste | Archivo digital con acceso remoto |
El set up digital no es solo más rápido. Genera información que el manual no puede producir, y esa información cambia decisiones clínicas.
Cómo planificamos un set up dental digital bien hecho: los 5 pasos clave
1. Captura de datos: más allá del escaneo intraoral
El punto de partida es el modelo digital de las arcadas en formato STL, obtenido mediante escáner intraoral o a partir de modelos físicos digitalizados. Un set up que trabaja solo con ese archivo está incompleto.
Para tomar decisiones sobre extracciones, anclaje esquelético o viabilidad de movimientos, trabajamos con tres fuentes de datos:
- STL de las arcadas: posición y morfología de las coronas clínicas
- CBCT: espesor óseo alveolar, paralelismo radicular y estructuras anatómicas adyacentes
- Cefalometría: relación maxilar en los tres planos y objetivos esqueléticos del tratamiento
Un set up planificado con las tres fuentes nos permite tomar decisiones sobre coronas y raíces al mismo tiempo. Sin esa integración, corremos el riesgo de planificar movimientos coronales incorrectos que comprometan el soporte periodontal o la relación oclusal funcional.
2. Segmentación dental virtual
Una vez cargados los archivos, separamos cada diente individualmente. A diferencia del corte en yeso, que destruye la estructura del modelo, la segmentación digital es reversible y repetible.
El proceso consiste en marcar puntos de referencia mesial y distal en cada diente. Nuestra plataforma ofrece segmentación automática, aunque siempre requiere validación manual por parte del clínico. La calidad de esa segmentación condiciona directamente la precisión de los movimientos planificados.
3. Planificación de movimientos en los tres planos del espacio
Con los dientes segmentados, simulamos la posición final ideal. El criterio estándar de evaluación son las seis llaves de Andrews:
- Relación molar
- Angulación de la corona (torque mesio-distal)
- Inclinación de la corona (torque vestíbulo-lingual)
- Rotaciones
- Puntos de contacto (ausencia de diastemas)
- Plano oclusal
Registramos cada parámetro cuantitativamente: milímetros de traslación, grados de rotación e inclinación por diente. Las modificaciones son inmediatas y reversibles, lo que permite comparar varios escenarios de tratamiento antes de cerrar el plan.
En casos con implantes o restauraciones protésicas puede ser necesario dejar espacios interproximales específicos o establecer relaciones oclusales que se aparten de la normoclusión estándar. Documentamos esos ajustes como decisiones clínicas explícitas en el plan.
4. Decisión de extracción, expansión o IPR

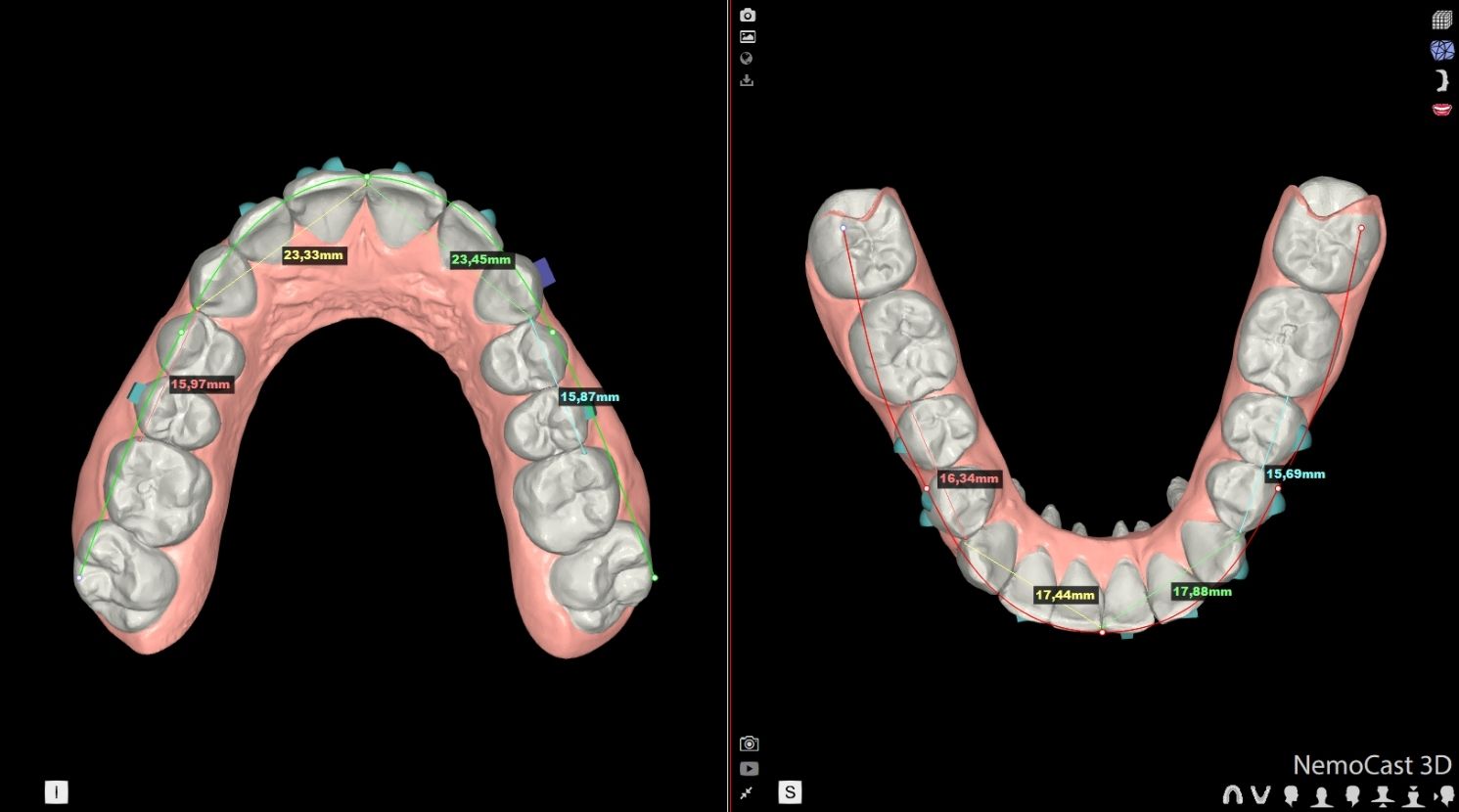

Esta es la decisión más crítica del set up dental. Calculamos el espacio disponible y el espacio necesario para alinear las arcadas. La diferencia determina qué protocolo aplicar:
- IPR: calculamos el stripping por contacto y generamos un oclusograma con la distribución total planificada en toda la arcada
- Expansión transversal: la evaluamos en combinación con los límites alveolares visibles en el CBCT
- Extracción terapéutica: cuando el déficit de espacio supera lo que IPR y expansión pueden resolver, o cuando las raíces no tienen recorrido óseo suficiente para los movimientos planificados
El error más frecuente en esta fase es tomar la decisión de extracción solo con el modelo de coronas. Un diente que parece caber visualmente puede no tener tejido óseo suficiente para el movimiento planificado. Está información se obtiene mediante el CBCT.
5. Validación del plan y exportación a fabricación
Una vez aprobado el set up, revisamos el plan de forma global: secuencia de movimientos, velocidad de desplazamiento por diente y necesidad de accesorios como attachments, elásticos intermaxilares o microtornillos de anclaje esquelético.
Cada etapa del plan corresponde a un modelo virtual en formato STL. Esos archivos pueden exportarse para fabricación de alineadores, usarse como base para guías de cementado indirecto en casos con brackets, o enviarse a fabricación directa si la clínica dispone de sistema in-house.
Errores habituales en el set up dental que vemos con frecuencia
- Planificar sin datos esqueléticos: un set up basado solo en el modelo de coronas ignora el hueso alveolar, el paralelismo radicular y la relación maxilar. El resultado puede ser estético en pantalla e inestable o periodontalmente comprometido en clínica.
- Movimientos digitalmente posibles pero biológicamente inviables: el software no pone límites biológicos automáticos. Una expansión exagerada puede producir recesiones, dehiscencias o movilidad dentaria aunque en la simulación se vea fluida. La viabilidad biológica es siempre responsabilidad del clínico.
- Ignorar la línea de sonrisa y la relación labial: el set up trabaja sobre los dientes. No integra automáticamente la posición labial, el corredor bucal ni la exposición gingival. Evaluamos estos parámetros de forma separada y los consideramos en el plan global.
- No evaluar el paralelismo radicular: en movimientos de cierre de espacio o traslación de molares, el paralelismo radicular es determinante. Sin CBCT integrado en el análisis, este parámetro queda fuera del plan y aparece como sorpresa a mitad del tratamiento.
- Modificar el plan sin actualizar el set up: cualquier cambio una vez iniciada la fabricación implica recalcular el set up desde ese punto. Los ajustes informales generan desviaciones acumuladas que complican el resultado final.
Cuándo el set up dental requiere más que un software estándar
Casos de ortodoncia combinada con cirugía ortognática
En el protocolo Surgery-First, el set up ortodóncico previo es crítico. Al no haber ortodoncia prequirúrgica, los movimientos postquirúrgicos deben planificarse con precisión antes de la intervención. En estos casos integramos el set up con el plan quirúrgico: evaluamos los cambios esqueléticos esperados tras la cirugía y los movimientos dentales necesarios en la fase posterior.
Sin ese nivel de planificación integrada, Surgery-First no es viable. Con él, el tiempo total de tratamiento puede reducirse de 18-24 meses a aproximadamente 10 meses, según el perfil del caso.
Casos multidisciplinares con espacios protésicos o implantes
Cuando el tratamiento incluye implantes, planificamos el set up en coordinación con el plan implantológico. El espacio interproximal final, la angulación del diente adyacente y la relación oclusal condicionan directamente el posicionamiento del implante. Integrar el flujo de implantología digital con el set up evita incongruencias entre el plan ortodóncico y el quirúrgico.
Cuándo tiene sentido externalizar el set up
No todas las clínicas tienen el tiempo o el expertise para ejecutar set ups complejos internamente. Desde nuestro centro de planificación de ortodoncia de NemoStudio realizamos el set up con visor online incluido y revisiones.
Tiene sentido especialmente en tres situaciones:
- Casos de alta complejidad con decisiones diagnósticas difíciles (extracción vs no extracción, casos combinados con cirugía).
- Clínicas que están adoptando el flujo digital y quieren validar sus primeros set ups antes de ejecutarlos en solitario.
- Volúmenes de casos que hacen inviable dedicar tiempo interno a cada planificación.
- O simplemente cuando queremos pedir la opinión de un colega de profesión y de este modo estar todos en el mismo canal con el tratamiento, se vuelve didáctico.
El especialista recibe el plan completo con los criterios clínicos documentados, lo revisa, lo ajusta si lo necesita y lo aprueba antes de iniciar el tratamiento. El tiempo de sillón se reserva para la clínica.
Preguntas frecuentes sobre el set up dental
¿Cuál es la diferencia entre set up dental y mock up dental?
El mock up es una maqueta estética sobre los dientes del paciente, generalmente en resina, que simula el resultado final en boca. El set up es una simulación digital de los movimientos dentales necesarios para alcanzar ese resultado. El mock up responde a cómo va a quedar estéticamente; el set up responde a cómo se mueve cada diente para llegar al objetivo deseado. Son herramientas complementarias, no equivalentes.
¿Todos los tratamientos de ortodoncia necesitan un set up?
No en todos los casos. Es especialmente recomendable cuando la decisión de extracción no es obvia, en tratamientos con alineadores, en cualquier caso que combine ortodoncia con otras especialidades y en pacientes con apiñamiento severo o discrepancias esqueléticas. En casos de alineación menor sin complejidad diagnóstica puede omitirse, aunque la tendencia clínica es hacerlo de forma sistemática a medida que los flujos digitales se consolidan en la práctica.
¿Puede el paciente ver el set up antes de empezar?
Sí,el set up digital puede presentarse al paciente como una animación que muestra el progreso previsto del tratamiento. Facilita la comprensión del plan, justifica decisiones como las extracciones y mejora la aceptación del caso. Lo importante es aclarar que la simulación es una previsión, no una garantía: los dientes se mueven en un entorno biológico que puede diferir del modelo virtual.
¿Qué software utilizamos para el set up dental?
Trabajamos con NemoCast, un sistema abierto compatible con archivos STL de cualquier escáner y cualquier aparatología. Se integra con NemoCeph para combinar el análisis cefalométrico con el set up sin depender de un proveedor único ni de laboratorio externo. El análisis de modelos se completa en pocos minutos.
¿Quieres que nuestro equipo de especialistas revise el set up antes de iniciar el tratamiento? Trabajamos casos de ortodoncia, cirugía ortognática e implantología con entrega en pocos días laborables. Contacta con el equipo.
